용
접은 금속 접합의 핵심 기술로, 다양한 산업에서 안전과 품질을 보장하기 위해 필수적인 작업입니다. 하지만 용접 과정에서 발생하는 결함은 구조적 안정성을 약화시킬 수 있어 이를 정확히 검출하고 관리하는 것이 매우 중요합니다. 이 글에서는 용접 결함의 종류와 이를 검출하는 다양한 검사법에 대해 알아보고, 실질적인 활용 팁을 제공하겠습니다.
용접 결함의 주요 유형
용접 결함은 용접 과정에서 발생하는 결합 불완전 상태를 의미하며, 구조적 안정성과 제품 품질에 영향을 미칠 수 있습니다. 주요 용접 결함은 다음과 같습니다:
- 균열(Cracks)
용접 과정에서 응력의 집중이나 냉각 속도의 차이로 인해 발생하는 결함입니다. 균열은 용접 구조물의 파손 원인이 되므로 가장 위험한 결함으로 간주됩니다.
- 기공(Porosity)
용접 금속 내 기체가 갇혀 작은 구멍이 형성된 상태입니다. 이는 강도를 약화시키며, 특히 압력을 받는 용접 구조에서 치명적일 수 있습니다.
- 언더컷(Undercut)
용접 이음부의 가장자리가 깎여 들어간 결함으로, 구조 강도를 저하시키는 요인입니다. 주로 용접 열량 조절 부족으로 발생합니다.
- 용입 부족(Lack of Penetration)
용접 이음이 충분히 녹아들지 못해 접합 강도가 약화되는 현상입니다. 이는 용접기의 전류 설정이나 작업자의 기술 문제로 발생합니다.
- 오버랩(Overlap)
용접 금속이 모재 위로 지나치게 흘러내린 결함으로, 외관상 결함뿐 아니라 강도에도 영향을 미칩니다.
비파괴 검사법 (NDT: Non-Destructive Testing)
비파괴 검사법은 용접 구조물을 손상시키지 않고 결함을 탐지하는 방법으로, 안전성과 효율성이 높은 기술입니다. 주요 비파괴 검사법은 다음과 같습니다:
1. 초음파 검사 (UT: Ultrasonic Testing)
고주파 초음파를 사용해 내부 결함을 탐지합니다. 초음파는 결함 부위에서 반사되며 이를 통해 결함의 크기와 위치를 파악합니다.
- 장점: 깊은 내부 결함 탐지 가능, 높은 정밀도.
- 단점: 고가의 장비 필요, 숙련된 작업자 필요.
2. 방사선 검사 (RT: Radiographic Testing)
X선이나 감마선을 이용해 내부 결함을 검출합니다. 필름이나 디지털 이미지를 통해 결함을 시각적으로 확인할 수 있습니다.
- 장점: 결함의 형태를 시각적으로 확인 가능.
- 단점: 방사선 노출 위험, 비용 부담.
3. 자기 입자 검사 (MT: Magnetic Particle Testing)
자성을 띤 금속에서 발생하는 자기장 변화를 활용하여 표면과 표면 가까운 결함을 탐지합니다.
- 장점: 간단한 방법, 표면 결함 탐지에 효과적.
- 단점: 비자성 재료에 사용 불가.
4. 침투 검사 (PT: Penetrant Testing)
침투액을 사용해 표면 결함을 드러내는 검사법으로, 육안으로 확인이 가능한 방식입니다.
- 장점: 저비용, 간단한 절차.
- 단점: 표면 결함만 확인 가능.

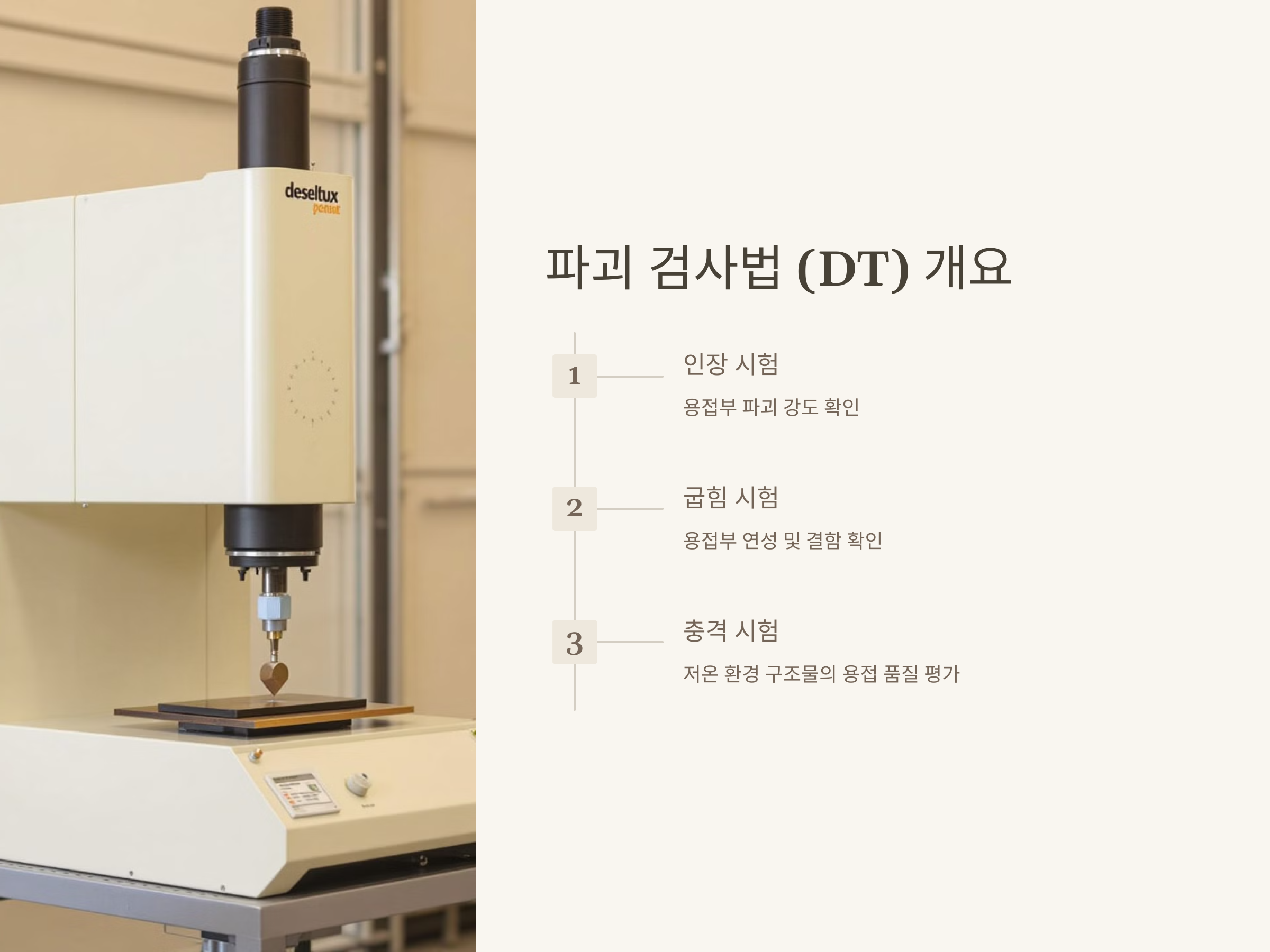

파괴 검사법 (DT: Destructive Testing)
파괴 검사법은 시료를 파괴하여 결함을 확인하는 방법입니다. 비파괴 검사법보다 정밀한 분석이 가능하며, 용접 강도 평가에 주로 사용됩니다.
1. 인장 시험 (Tensile Test)
용접 시료에 인장력을 가해 파괴 강도를 확인합니다.
- 적용: 구조용 용접부의 강도 평가.
2. 굽힘 시험 (Bend Test)
용접부를 굽혀 결함 유무를 확인하는 방식입니다.
- 적용: 용접부 연성 및 결함 확인.
3. 충격 시험 (Impact Test)
시료를 충격하여 균열 발생 여부와 연성 강도를 평가합니다.
- 적용: 저온 환경 구조물의 용접 품질 평가.
용접 결함 검출 시 유의사항
1. 검사 기준 준수
국제 표준(예: ISO, AWS)을 기반으로 검사 기준을 설정하고, 용접 품질을 지속적으로 모니터링해야 합니다.
2. 검사자의 숙련도
검사는 장비의 성능뿐 아니라 검사자의 경험과 기술력에 크게 의존합니다. 전문 교육과 자격증 취득을 통한 숙련도 향상이 필요합니다.
3. 검사 장비의 정기 점검
정확한 검사를 위해 장비의 정기적인 유지보수가 필수적입니다. 장비의 이상 유무를 사전에 확인하여 검사의 신뢰성을 높일 수 있습니다.
검사 결과 분석 및 조치
1. 결함의 종류와 원인 분석
검사 결과를 바탕으로 결함의 종류와 원인을 철저히 분석해야 합니다. 이는 재발 방지 대책을 수립하는 데 중요한 역할을 합니다.
2. 보수 작업 및 품질 관리
결함 부위를 적절히 보수하고, 품질 관리를 강화하여 반복 결함을 방지해야 합니다. 재검사를 통해 수정된 품질 상태를 확인하는 것도 중요합니다.
3. 기록 보관
검사 결과와 보수 작업 내용을 문서화하여 이후 품질 관리 및 인증 절차에 활용할 수 있도록 준비해야 합니다.
